常用机械螺纹之随笔

最近一直在写关于计算机编程和日语的东西，都差点忘记了我是一名机械工程师。那就浅薄地分享一些我对机械螺纹的看法和资料，如有错漏，还望不吝赐教，谢谢！

~~打螺丝兽进化！机械设计兽🤡~~

前言

螺纹一般分为机械螺纹和自攻螺纹，后者无需螺母，可以直接固定两个部件，但通常机械行业较少使用。故就来简单讲讲我对机械螺纹的理解。

其实我称之为机械螺纹的国标官方称呼是 “机牙螺纹”，但是因为大部分输入法输入这几个字的时候一般不在候选列表内，另外日本和台湾地区管这个叫机械螺纹，我也就习惯性地也称呼为机械螺纹了，希望各位不要介意。

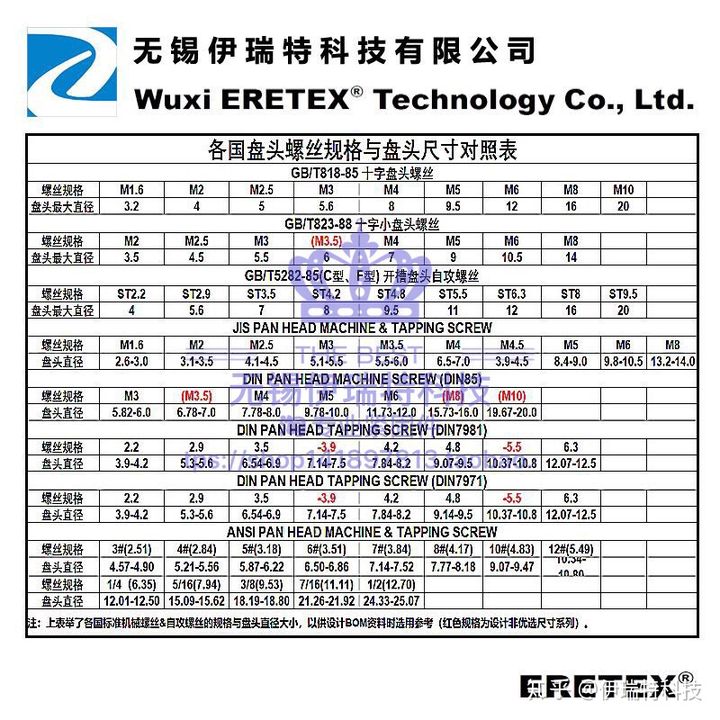

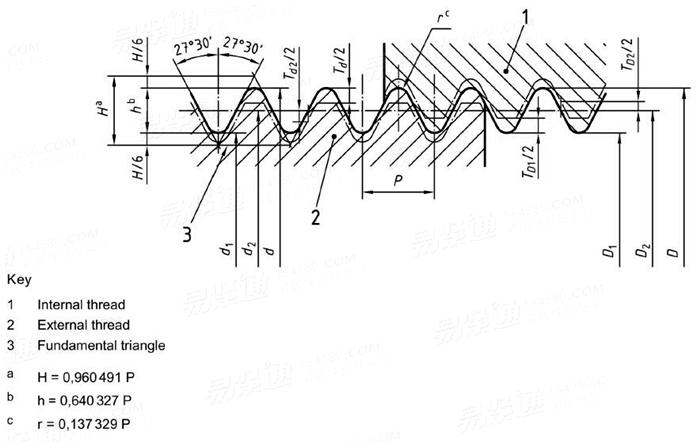

在国内，用的最多的是公制螺纹，即 Mn×P（n 为螺纹公称直径，P 为螺距，粗牙可省略）。牙型脚为 60°。日本、台湾和欧洲大陆地区也很常用这个公制螺纹。

规格	螺距 P	大径 MAX	大径 MIN	底径 MAX	底径 MIN
M1	0.25	0.98	0.838	0.729	0.693
M1.1	0.25	1.098	0.938	0.829	0.793
M1.2	0.25	1.18	1.14	1.04	1.01
M1.4	0.3	1.38	1.34	1.2	1.16
M1.7	0.35	1.68	1.61	1.46	1.42
M2	0.4	1.98	1.89	1.72	1.69
M2.3	0.4	2.28	2.19	2.02	1.99
M2.5	0.45	2.48	2.38	2.18	2.15
M2.6	0.45	2.58	2.48	2.28	2.25
M3	0.5	2.98	2.88	2.64	2.61
M3.5	0.6	3.47	3.36	3.06	3.03
M4	0.7	3.98	3.84	3.49	3.15
M4.5	0.75	4.47	4.34	3.96	3.92
M5	0.8	4.98	4.83	4.43	4.38
M6	1	5.97	5.82	5.3	5.25
M7	1	6.97	6.82	6.3	6.25
M8	1.25	7.96	7.79	7.12	7.07
M9	1.25	8.96	8.79	8.12	8.07
M10	1.5	9.96	9.77	8.97	8.91
M11	1.5	10.97	10.73	9.97	9.91
M12	1.75	11.95	11.76	10.79	10.73
M14	2	13.95	13.74	12.63	12.56
M16	2	15.95	15.74	14.63	14.56
M18	2.5	17.95	17.71	16.31	16.23
M20	2.5	19.95	19.71	18.31	18.23
M22	2.5	21.95	21.71	20.31	20.23
M24	3	23.94	23.68	21.98	21.9
M27	3	26.94	26.68	24.98	24.89
M30	3.5	29.94	29.66	27.66	27.56
M33	3.5	32.94	32.66	30.65	30.56
M36	4	35.93	35.63	33.33	33.23

规格	螺距 P	大径 MAX	大径 MIN	底径 MAX	底径 MIN
M1.4	0.2	1.4	1.344	1.27	1.22
M1.6	0.2	1.583	1.527	1.45	1.4
M1.8	0.2	1.783	1.727	1.65	1.6
M2.0	0.25	1.982	1.915	1.82	1.76
M2.2	0.25	2.182	2.115	2.02	1.96
M2.5	0.35	2.481	2.396	2.25	2.19
M3.0	0.35	2.981	2.896	2.75	2.68
M3.5	0.35	3.481	3.396	3.25	3.18
M4	0.5	3.98	3.874	3.61	3.57
M4.5	0.5	4.48	4.374	4.11	4.07
M5	0.5	4.98	4.874	4.61	4.57
M6	0.75	5.978	5.838	5.45	5.41
M7	0.75	6.978	6.838	6.45	6.41
M8	1	7.974	7.794	7.29	7.24
M9	1	8.974	8.794	8.29	8.24
M10	1.25	9.972	9.76	9.12	9.07
M10	1	9.974	9.794	9.28	9.23
M12	1.25	11.972	11.76	11.12	11.07
M12	1.5	11.968	11.732	10.95	10.89
M14	1.5	13.968	13.732	12.95	12.89
M16	1.5	15.968	15.732	14.95	14.89
M18	2	17.962	17.682	16.62	16.54
M18	1.5	17.968	17.732	16.93	16.86
M20	2	19.962	19.682	18.62	18.54
M20	1.5	19.968	19.732	18.92	18.85
M22	1.5	21.968	21.732	20.92	20.85
M24	1.5	23.968	23.732	22.92	22.85
M26	1.5	25.968	25.732	24.93	24.85
M27	1.5	26.968	26.732	25.93	25.85
M28	1.5	27.968	27.732	26.93	26.85
M30	1.5	29.968	29.732	28.93	28.85
M32	1.5	31.968	31.732	30.93	30.85
M33	1.5	32.968	32.732	31.93	31.85

行业黑话：1/8 代表 1 分，1/4 代表 2 分，以此类推。

英制 55° 非密封管螺纹，一般代号为 G，这是国内最常用的英制螺纹，通常配合生料带或密封圈用在流体管道连接。

螺纹规格	1/16	1/8	1/4	1/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/2
牙数 / 25.4mm	28	28	19	19	14	14	14	14	11	11	11	11
螺距	0.907	0.907	1.337	1.337	1.814	1.814	1.814	1.814	2.309	2.309	2.309	2.309
螺纹高度	0.581	0.581	0.856	0.856	1.162	1.162	1.162	1.162	1.479	1.479	1.479	1.479
大径 d/D	7.723	9.728	13.157	16.662	20.955	22.911	26.441	30.201	33.249	37.897	41.91	47.803
中径 d2/D2	7.142	9.147	12.301	15.806	19.793	21.749	25.279	29.039	31.77	36.418	40.431	46.324
小径 d1/D1	6.561	8.566	11.445	14.95	18.631	20.587	24.117	27.877	30.291	34.939	38.952	44.845

规格	牙数	大径 MAX	大径 MIN	底径 MAX	底径 MIN
1/16	60	1.56	1.47	1.29	1.27
3/32	48	2.361	2.155	2.01	1.99
1/8	40	3.155	3.045	2.72	2.7
5/32	32	3.945	3.795	3.4	3.38
3/16	24	4.742	4.592	4.03	4
1/4	20	6.33	6.16	5.48	5.45
5/16	18	7.91	7.72	6.97	6.94
3/8	16	9.5	9.31	8.44	8.4
7/16	14	11.082	10.892	9.88	9.84
1/2	12	12.67	12.46	11.27	11.22
9/16	12	14.258	14.047	12.86	12.81
5/8	11	15.848	15.605	14.33	14.27
3/4	10	19.02	18.78	17.34	17.28
7/8	9	22.195	21.935	20.32	20.28
1”	8	25.37	25.11	23.27	23.23
1⅛	7	28.575	26.251	23.93	24.75
1¼	7	31.75	29.426	27.11	27.25
1½	6	38.1	35.39	32.68	33.5

规格	牙数	大径 MAX	大径 MIN	底径 MAX	底径 MIN
0BA	1	5.97	5.82	5.32	5.22
1BA	0.9	5.27	5.12	4.685	4.58
2BA	0.81	4.676	4.526	4.15	4.016
3BA	0.73	4.078	3.938	3.604	3.479
4BA	0.66	3.57	3.46	3.141	3.045
5BA	0.59	3.18	3.05	2.797	2.779
6BA	0.53	2.78	2.66	2.436	2.327
7BA	0.48	2.47	2.38	2.2	2.18
8BA	0.43	1.81	1.72	1.531	1.45

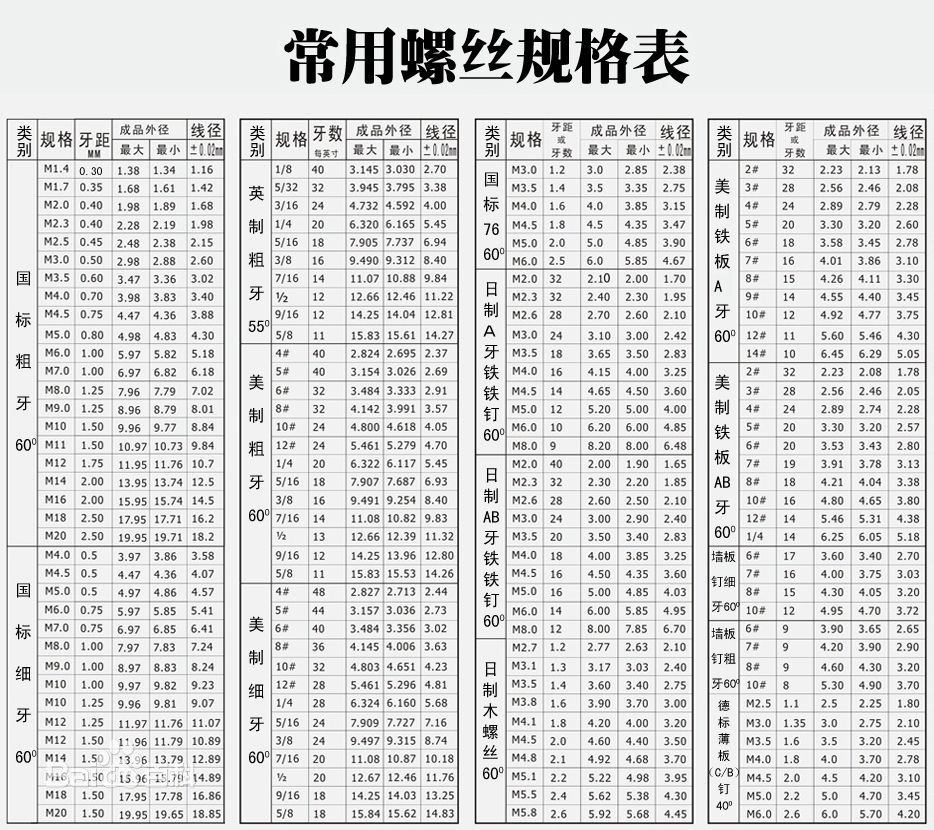

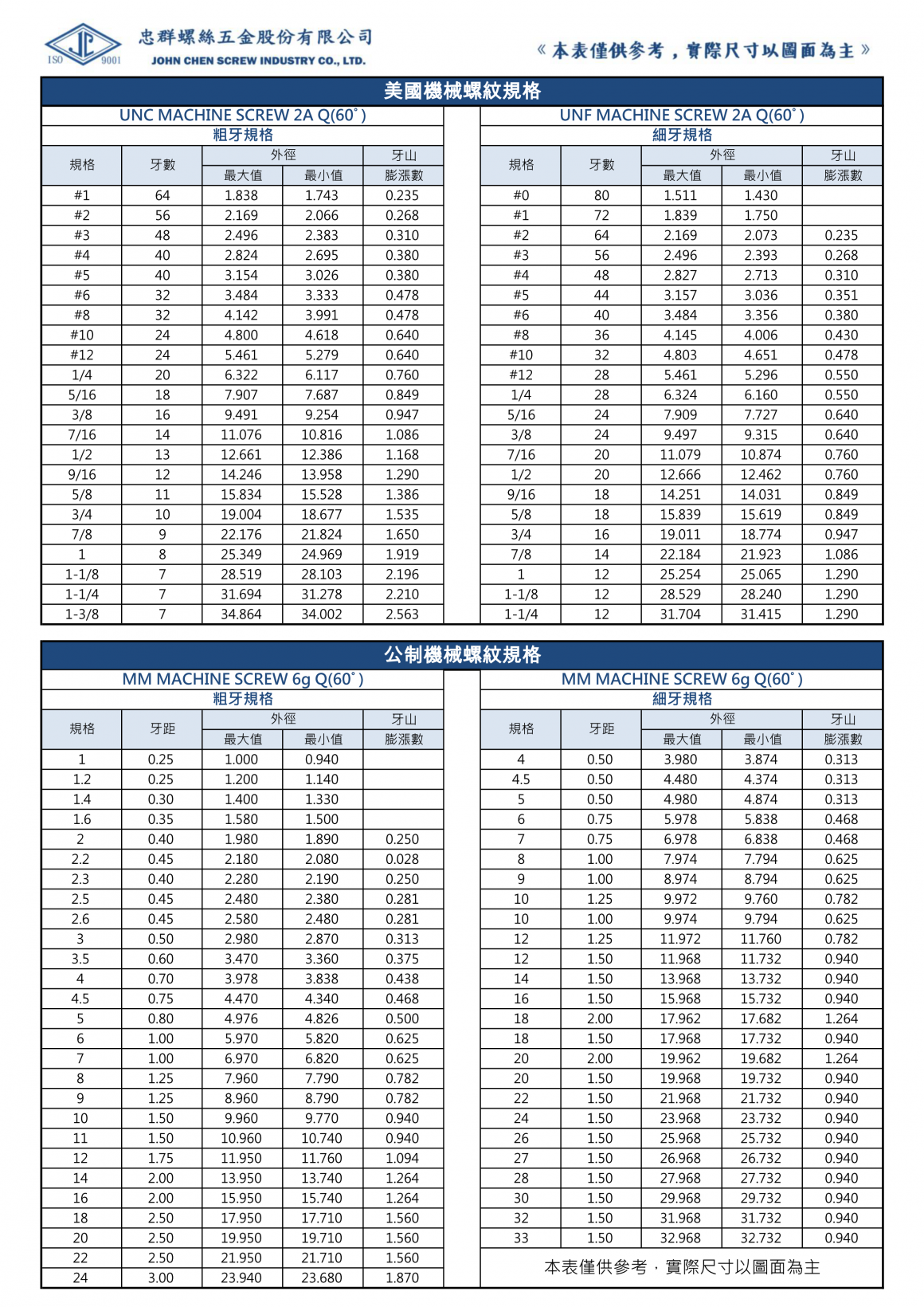

规格	牙数	大径 MAX	大径 MIN	底径 MAX	底径 MIN
#1	64	1.838	1.743	1.57	1.54
#2	56	2.169	2.066	1.86	1.84
#3	48	2.496	2.383	2.14	2.11
#4	40	2.824	2.695	2.4	2.36
#5	40	3.154	3.026	2.72	2.69
#6	32	3.484	3.333	2.95	2.91
#8	32	4.142	3.991	3.6	3.57
#10	24	4.8	4.618	4.09	4.05
#12	24	5.461	5.279	4.75	4.7
1/4	20	6.322	6.117	5.5	5.45
5/16	18	7.907	7.687	6.98	6.93
3/8	16	9.491	9.254	8.45	8.4
7/16	14	11.076	10.816	9.89	9.83
1/2	13	12.661	12.386	11.39	11.32
9/16	12	14.246	13.958	12.87	12.8
5/8	11	15.834	15.528	14.33	14.26
3/4	10	19.004	18.677	17.34	17.27
7/8	9	22.176	21.824	20.34	20.26
1”	8	25.349	24.969	23.28	23.2
1⅛	7	28.519	28.103	26.16	26.07
1¼	7	31.694	31.278	29.33	29.24
1⅜	7	34.864	34.002	32.12	32.02
1½	6	38.039	37.577	35.29	35.08
1¾	5	44.381	43.861	4108	40.86

规格	牙数	大径 MAX	大径 MIN	底径 MAX	底径 MIN
#0	80	1.511	1.431	1.31	1.26
#1	72	1.838	1.751	1.61	1.56
#2	64	2.169	2.073	1.91	1.89
#3	56	2.496	2.393	2.2	2.17
#4	48	2.827	2.713	2.47	2.44
#5	44	3.157	3.036	2.76	2.73
#6	40	3.484	3.356	3.05	3.02
#8	36	4.145	4.006	3.66	3.63
#10	32	4.803	4.651	4.26	4.23
#12	28	5.461	5.296	4.85	4.81
1/4	28	6.324	6.16	5.72	5.68
5/16	24	7.909	7.727	7.2	7.16
3/8	24	9.497	9.315	8.76	8.74
7/16	20	11.079	10.874	10.23	10.18
1/2	20	12.666	12.462	11.82	11.76
9/16	18	14.251	14.031	13.31	13.25
5/8	18	15.839	15.619	14.89	14.83
3/4	16	19.011	18.774	17.95	17.89
7/8	14	22.184	21.923	20.98	20.91
1”	12	25.254	25.065	23.95	23.87
1⅛	12	28.529	28.24	27.12	27.05
1¼	12	31.704	31.415	30.29	30.21
1⅜	12	34.876	34.588	33.46	33.38
1½	12	38.051	37.763	36.63	36.55
